Автономные и сетевые системы сбора данных Fluke серии 2680

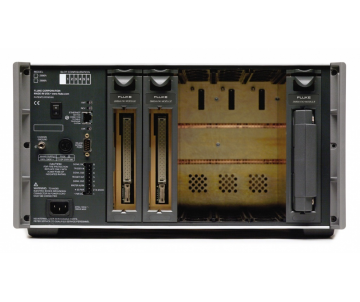

Системы сбора данных серии Fluke 2680 обеспечивают лабораторную точность измерений и гибкость применения в промышленных условиях. Архитектура системы позволяет масштабировать конфигурацию от 20 до более чем 2000 каналов за счет добавления модулей и баз.
В линейку входят две ключевые модели баз: Fluke 2680A (сетевая система сбора данных) и Fluke 2686A (автономный регистратор данных).
Ключевые особенности
- От 20 до 120 универсальных аналоговых каналов на одной базе
- Масштабирование системы до более чем 2000 каналов
- Поддержка Ethernet 10BaseT / 100BaseT (для Fluke 2680A)
- Автономная регистрация данных на карту памяти (для Fluke 2686A)
- Пропускная способность до 3000 каналов/сек (модуль 2680A-FAI)
- Поддержка широкого спектра сигналов: напряжение, ток, сопротивление, частота, термопары, RTD, термисторы
- Изоляция до 300 В и защита от перенапряжений до 1600 В
- Встроенная поддержка цифровых входов/выходов и релейных модулей
- Гибкая модульная архитектура с возможностью масштабирования
Архитектура системы

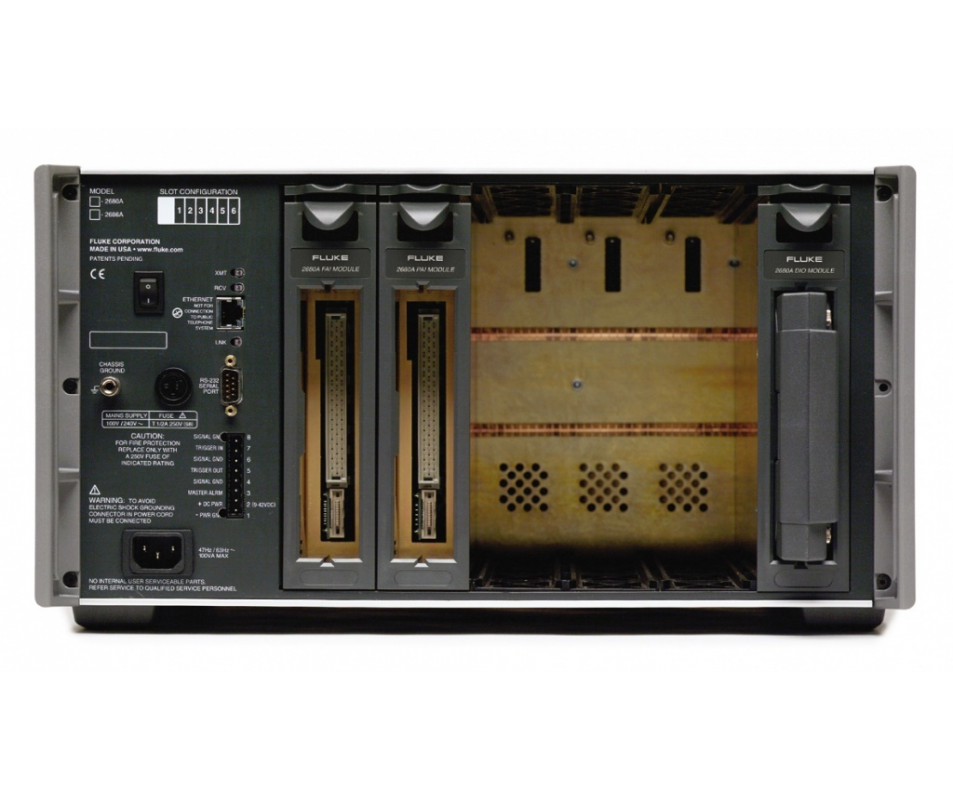

Каждая база оснащена 6 слотами:
- 5 слотов — для аналоговых 20-канальных модулей ввода
- 1 слот — для цифровых модулей ввода-вывода (или может использоваться под аналоговый модуль)
При полной загрузке система поддерживает до 120 каналов на одной базе. Несколько баз могут объединяться в единую сеть через TCP/IP.
Базовые модели
Fluke 2680A — сетевая система сбора данных
Система предназначена для многоканальных измерений с передачей данных по сети Ethernet. Обеспечивает интеграцию в корпоративную инфраструктуру и передачу данных в реальном времени.

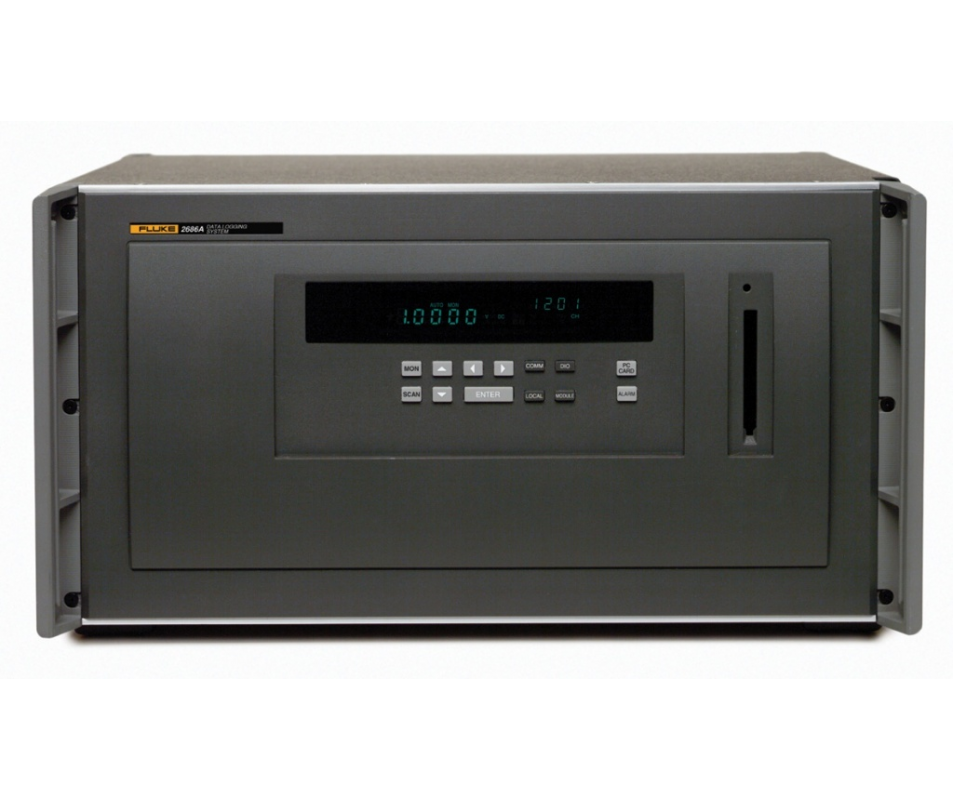

Fluke 2686A — автономная система регистрации данных
Регистратор данных с поддержкой карт памяти ATA (от 16 МБ до 1 ГБ). Оптимален для удаленных объектов и задач без постоянного подключения к ПК.
Модульная экосистема
2680A-FAI — быстрый аналоговый вход
Обеспечивает высокую скорость сбора данных (до 3000 каналов/сек). Подходит для динамических процессов и быстроменяющихся сигналов.
2680A-PAI — прецизионный аналоговый вход
Высокоточный 20-канальный модуль с изоляцией до 300 В и разрешением 18 бит. Используется в задачах, где критична точность измерений.
2680A-DIO — цифровые входы/выходы
Модуль включает 20 цифровых каналов и 8 релейных выходов (1 А). Предназначен для управления оборудованием и обработки сигналов.
2680A-180 — универсальный модуль ввода
Позволяет подключать различные типы сигналов без использования внешних преобразователей. Поддерживает напряжение, ток, сопротивление, термопары, RTD, частоту.
Программное обеспечение
Системы комплектуются программным обеспечением Fluke DAQ, которое обеспечивает:
- Настройку каналов и типов сигналов
- Управление скоростью сканирования и триггерами
- Сбор и анализ данных в реальном времени
- Работу с архивными данными
- Интеграцию в сетевую инфраструктуру
Дополнительное ПО
- Trend Link — анализ трендов и визуализация данных
- 2680A-DEVSW — разработка пользовательских интерфейсов (HMI)
- 2680A-OPC — интеграция с промышленными системами через OPC
- 2680A-DLL — библиотека для разработки пользовательских приложений
Масштабирование системы
Системы серии Fluke 2680 позволяют гибко наращивать функциональность:
- Добавление модулей под конкретные задачи
- Объединение нескольких баз в сеть
- Интеграция с другими системами Fluke (например, NetDAQ)
- Поддержка практически неограниченного числа каналов
Такой подход позволяет формировать систему под конкретные требования без избыточных затрат и адаптировать ее при изменении задач.
