Fluke 5790B Эталон для измерения переменного напряжения

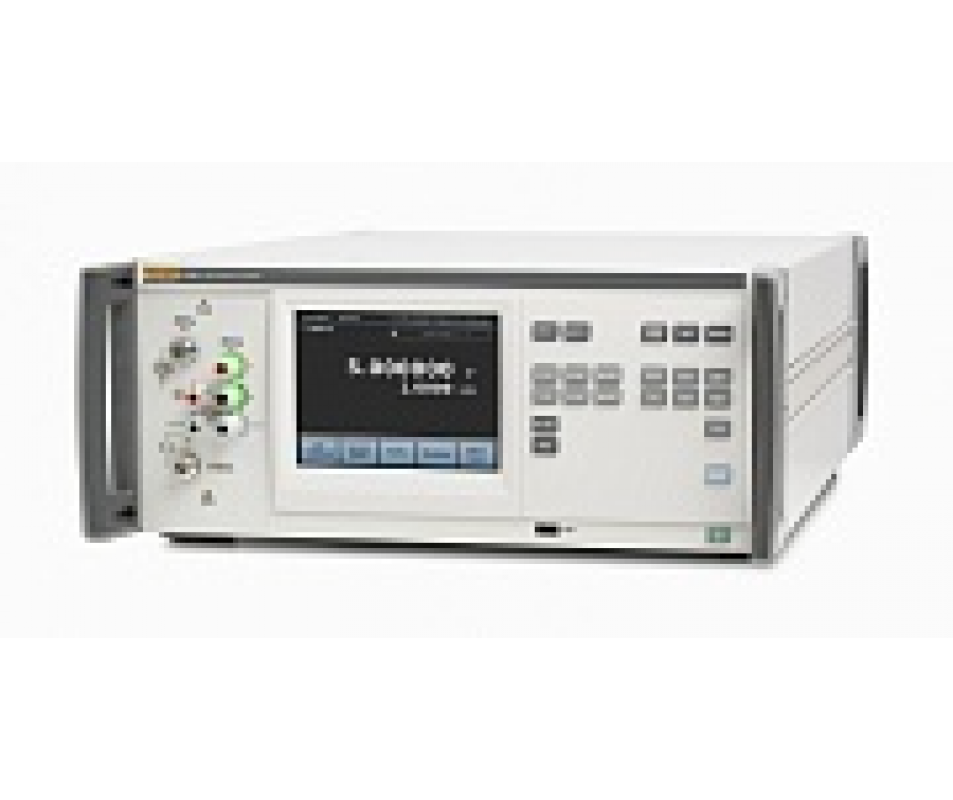

Fluke 5790B — эталонный вольтметр переменного напряжения и передачи измерений

Fluke 5790B — это универсальный эталон для измерения и передачи значений переменного напряжения, предназначенный для выполнения наиболее сложных задач калибровки. Устройство объединяет точность термоэлектрического эталона-переносчика и удобство работы цифрового мультиметра.

Погрешность измерения абсолютного значения переменного напряжения составляет всего ±24 ppm (за 1 год при температуре 23 ± 5 °C). Прибор полностью соответствует требованиям к проверке напряжения, тока и полосы пропускания для калибраторов Fluke 5730A, 5720A, 5700A, а также моделей 5522A, 5502A, 5520A, 5500A и усилителей Fluke 52120, 5725A и других измерительных систем.

Диапазон измерений охватывает значения от 600 мкВ до 1000 В при частоте от 10 Гц до 1 МГц. Дополнительные широкополосные опции позволяют расширить диапазон до 30 МГц или 50 МГц.

В комбинации с токовыми шунтами Fluke A40B прибор обеспечивает прямые, абсолютные и относительные измерения тока без необходимости дополнительных вычислений.

Fluke 5790B может работать как самостоятельный измерительный прибор или как эталон-переносчик при сравнении с внешним источником постоянного напряжения. Все сложные операции переключения и вычислений выполняются автоматически, а результат сравнения отображается на цветном сенсорном экране диагональю 6,5 дюйма.

Развитие серии и новые возможности

С момента появления модели Fluke 5790A в 1990 году устройство стало эталоном точности в отрасли. Fluke 5790B сохраняет ключевые технологии предшественника, включая RMS-датчик, и дополняет их расширенным функционалом, повышенной надежностью и увеличенной областью применения.

Измерение переменного тока с использованием шунтов

Серия шунтов Fluke A40B позволяет расширить функциональность прибора для измерения абсолютного и относительного переменного тока. Интерфейс устройства дает возможность сохранять до 150 шунтов с параметрами калибровки, серийными номерами и датами поверки.

После загрузки данных достаточно подключить шунт и выбрать его в меню — измерения выполняются автоматически. На дисплее отображаются значения напряжения, тока и параметры шунта. Также поддерживаются предыдущие модели шунтов Fluke A40 и A40A.

Широкополосные возможности до 50 МГц

Стандартный широкополосный режим охватывает диапазон до 30 МГц. Опция «/5» расширяет его до 50 МГц, что позволяет использовать прибор для калибровки высокочастотных источников и анализа РЧ мощности.

Улучшенный интерфейс и функциональность

Современный графический интерфейс отображает параметры измерений, включая несинусоидальные сигналы и расчет значений «пик-пик». Большой сенсорный экран уменьшает количество переключений между режимами.

Прибор также отображает неопределенность измерений, поддерживает специализированный вход 50 МГц и выполняет расчет мощности на нагрузке 50 Ом.

Статистика и анализ сигналов

Fluke 5790B автоматически рассчитывает статистические параметры: среднее значение, стандартное отклонение, минимум и максимум. Одновременно можно отслеживать основные измерения и статистику.

Доступен расчет сигнала «пик-пик» для различных форм: синусоидальной, прямоугольной, треугольной и усеченной. Все вычисления выполняются автоматически, снижая риск ошибок.

Удобство эксплуатации и безопасность

Интерфейс обеспечивает быстрый доступ к функциям. Передняя панель оснащена индикаторами опасного напряжения и системой Visual Connection Management™, которая подсвечивает активные клеммы.

Высокая точность и стабильность

В основе прибора лежит твердотельный RMS-датчик Fluke, применяемый с 1979 года. В отличие от традиционных термопар, он обеспечивает выходное напряжение 2 В, что повышает точность измерений и снижает уровень шума.

Использование герметичных тонкопленочных резисторов дополнительно уменьшает погрешности и температурные влияния. Все компоненты разработаны с учетом надежности и стабильности характеристик.

Гибкость применения и интерфейсы

Fluke 5790B оснащен несколькими входами: два разъема Type-N и две пары винтовых клемм. Прибор автоматически определяет тип входного сигнала (AC/DC) и выбирает оптимальный диапазон.

Поддерживается автоматическое и ручное переключение диапазонов, защита входа до 1200 В и режимы одиночных измерений. Возможна работа с опорным напряжением для повышения точности сравнений.

Устройство поддерживает интерфейсы USB, GPIB (IEEE-488), Ethernet и RS-232 и может интегрироваться в автоматизированные системы через ПО MET/CAL.
