Fluke 792A Преобразователь переменного напряжения прецизионный

Эталон переменного тока Fluke 792A — высокая точность и прослеживаемость измерений

Fluke 792A представляет собой сверхточный тепловой эталон сравнения переменного и постоянного тока (AC/DC Thermal Transfer Standard), разработанный для выполнения наиболее строгих требований к прослеживаемости измерений переменного тока. Использование запатентованного RMS-датчика Fluke Calibration совместно с тонкопленочными резисторами обеспечивает выдающуюся точность сравнения — до ±10 ppm (±5 ppm по стандартам NIST — Национального института стандартов и технологий).

Устройство поддерживает широкий диапазон рабочих параметров: напряжение от 2 мВ до 1 000 В и частоту от 10 Гц до 1 МГц, что делает его универсальным решением для метрологических задач.

Быстрая стабилизация и высокая точность измерений

Твердотельный RMS-датчик Fluke Calibration обеспечивает высокую температурную стабильность и значительно сокращает время выхода на рабочий режим. Подготовка к измерениям занимает порядка 30 секунд вместо традиционных 30 минут. Выходной сигнал 2 В упрощает процедуру сравнения и позволяет использовать цифровые мультиметры высокого разрешения вместо нуль-индикаторов.

Применение в метрологических лабораториях

Fluke 792A используется для калибровки высокоточных приборов переменного тока, применяемых в метрологических лабораториях. В их числе калибраторы Fluke Calibration 5700A/5720A, вольтметры Fluke Calibration 8508A и HP 3458A, а также эталоны переменного тока Fluke Calibration 5790A.

Конструкция и особенности устройства

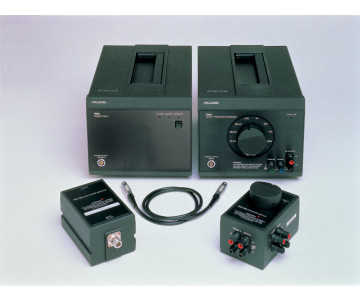

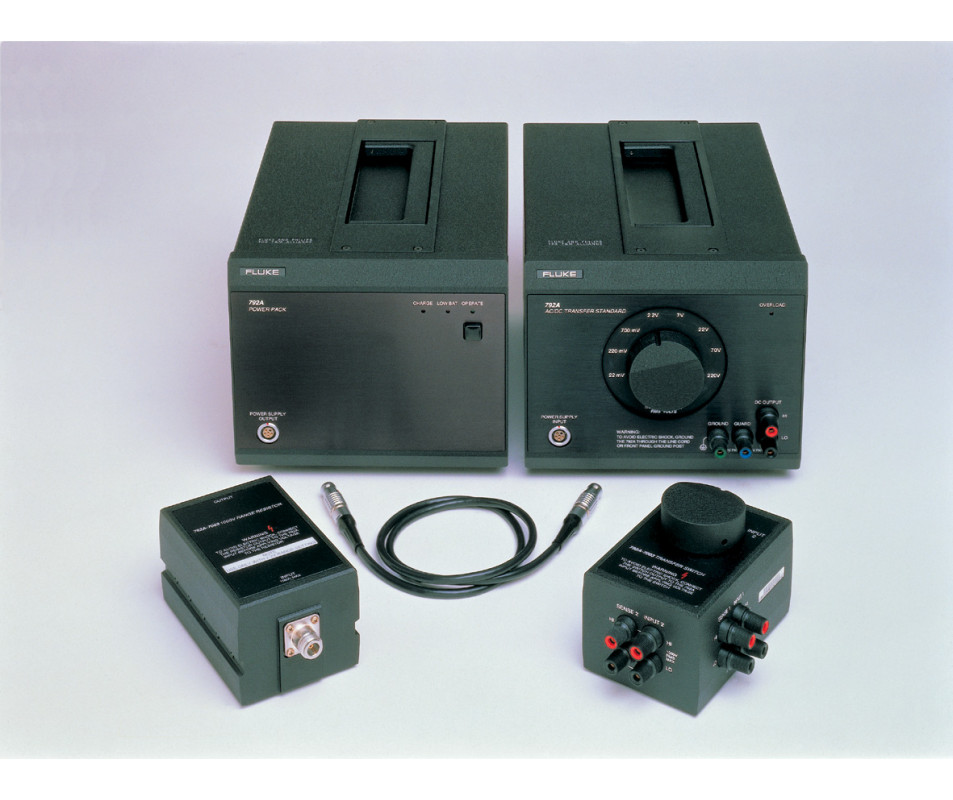

Прибор включает четыре функциональных модуля. Основной элемент — блок обмена, работающий в диапазоне от 20 мВ до 220 В. Использование разъемов Type-N из нержавеющей стали минимизирует потери сигнала и повышает повторяемость измерений.

Отдельные блоки питания позволяют независимо транспортировать ключевые компоненты — блок обмена и резистор диапазона 1 000 В. Данный резистор эффективно отводит тепло, возникающее при работе на высоких напряжениях, и обладает низким температурным коэффициентом, что обеспечивает стабильность характеристик и минимальные различия между переменным и постоянным током. Переключение между режимами AC/DC осуществляется без разрыва цепи.

Для расширения функциональности используются шунты переменного тока Fluke A40 и Fluke A40B. Для их подключения требуется дополнительный адаптер 792A-7004.

Ключевые преимущества Fluke 792A

• Полная прослеживаемость измерительных характеристик
• Девять диапазонов измерения от 22 мВ до 1 000 В (с внешним резистором)
• Система визуального и звукового оповещения о перегрузке
• Разъем входа, расположенный на задней панели
• Выход 2 В (полная шкала) для упрощения измерений передачи
• Внешний блок питания для удобства эксплуатации и транспортировки

Технология RMS-датчика и стабильность работы

Ключевым элементом Fluke 792A является твердотельный тепловой RMS-датчик, применяемый в продукции Fluke Calibration с 1979 года. Его выходное напряжение составляет 2 В, тогда как традиционные термопары обеспечивают лишь 7–10 мВ. Это значительно улучшает соотношение сигнал/шум и снижает погрешности позиционирования до уровня порядка 10 ppm от входного сигнала.

Высокий уровень выходного сигнала позволяет выполнять измерения с повышенным разрешением, используя цифровые вольтметры. Это делает процесс измерения не только более удобным, но и более точным. Благодаря низкой тепловой массе датчика устройство достигает стабильного состояния всего за 30 секунд и сохраняет стабильную работу в диапазоне температур от 11 до 35 °C.

Конструкция датчика отличается высокой надежностью и долговечностью. Производство осуществляется с применением строгих стандартов качества Fluke Microelectronics Operation, что гарантирует стабильность характеристик.

Прослеживаемость и соответствие национальным стандартам

Каждый эталон Fluke 792A поставляется с полной прослеживаемостью к национальным стандартам. В комплект входят таблицы поправочных коэффициентов и неопределенностей, используемые при измерении разницы между переменным и постоянным током.

Для обеспечения высокой точности передачи эталонных значений компания Fluke Calibration разработала специализированную методику, основанную на сравнении эталонов и статистической обработке данных. Данный подход базируется на технологиях, применяемых для стабилизации эталона напряжения Fluke 732A на уровне нескольких частей на 100 миллионов.

Использование результатов взаимного сравнения идентичных эталонов позволяет существенно снизить неопределенности передачи. При необходимости возможно ориентироваться на значения неопределенности, определенные национальными метрологическими организациями.
