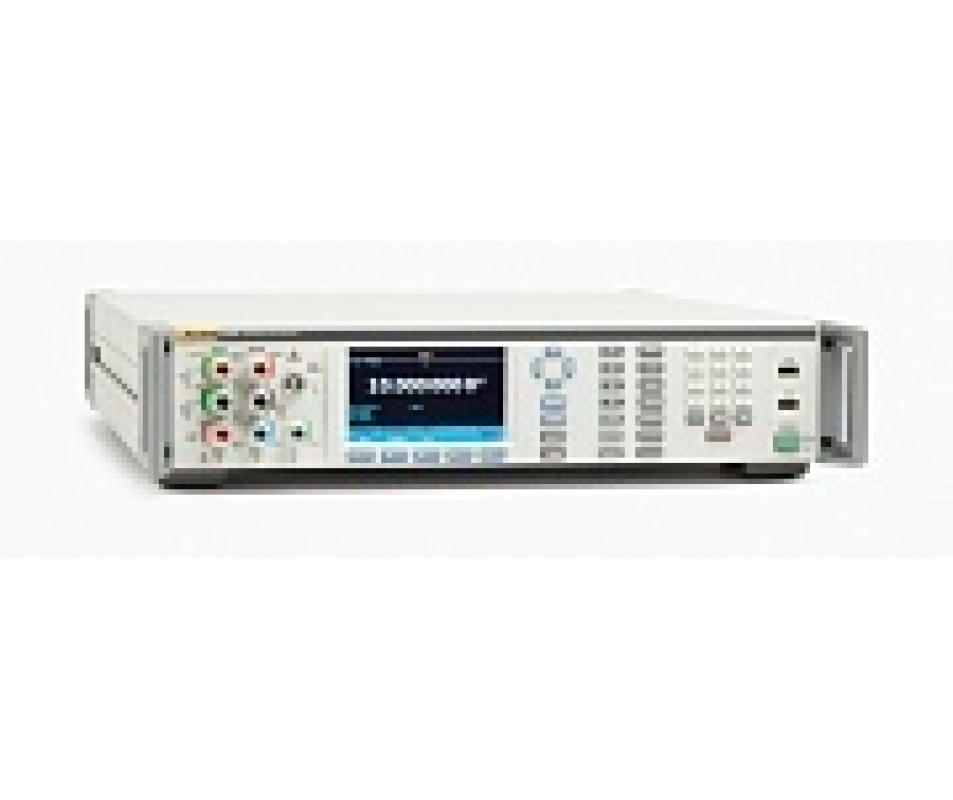

Fluke 8558A 8,5-разрядный цифровой мультиметр

Fluke 8558A — прецизионный цифровой мультиметр 8.5 разрядов для лабораторий и автоматизации

Прецизионные цифровые мультиметры Fluke 8558A предназначены для выполнения высокоточных измерений силы и напряжения постоянного и переменного тока, сопротивления постоянному току, частоты, электрической емкости, а также температуры с применением термометров сопротивления и термопар.

Эталонный мультиметр Fluke 8558A, обладающий частотой дискретизации 5 Мвыб/с и полосой пропускания до 20 МГц, является уникальным прибором на рынке, способным анализировать сверхмалые переходные сигналы с разрешением 18 бит. Такая функциональность значительно упрощает процессы отладки, ускоряет выявление проблем и позволяет улучшать характеристики тестируемых устройств.

Модель Fluke 8558A с разрешением 8,5 разрядов и функцией высокоскоростной оцифровки идеально подходит для автоматизации лабораторных процессов и производственных испытаний. За счет применения современной цифровой платформы и высокоскоростной схемы преобразования достигается значительный рост производительности тестовых систем, требующих высокой точности и скорости одновременно.

Прибор обеспечивает высокую точность во всем диапазоне измерений, поддерживая девять измерительных функций. Пользовательский интерфейс интуитивно понятен, а результаты и графики отображаются на цветном экране.

Мультиметр Fluke 8558A входит в единую платформу совместно с моделью Fluke 8588A. Обе модели используют единый интерфейс, удобную структуру меню и совместимы с командами SCPI для интеграции в автоматизированные системы.

Платформа обеспечивает передачу данных с разрешением 4,5 разряда со скоростью не менее 100 000 показаний в секунду через интерфейсы GPIB, USBTMC и Ethernet, а также хранение до 15 миллионов измерений во внутренней памяти.

Основные элементы интерфейса и управления

• A. Разъемы Visual Connection Management — активные входы подсвечиваются для корректного подключения;
• B. Быстрый доступ к настройкам диапазона, апертуры, импеданса и RMS-фильтра;
• C. Большой цветной дисплей с отображением графиков, БПФ, трендов и статистики;
• D. Программируемое переключение входов между передней и задней панелью;
• E. Разъем для измерения тока до 2 А;
• F. Контекстные кнопки меню;
• G. Поддержка нескольких языков интерфейса;
• H. Кнопка управления режимом запуска;
• I. USB-порты для экспорта данных;
• J. Вход/выход сигнала запуска;
• K. Частотомер до 100 МГц;
• L. Задние входные разъемы, дублирующие передние;
• M. Интерфейсы IEEE 488, LAN, USB;
• N. USB-порт для работы с накопителями;
• O. Разъем для токов до 2 А.

Типы запуска

• Ручной запуск;
• Запуск по внешнему сигналу (BNC);
• Запуск по внутреннему событию или уровню;
• Запуск по таймеру;
• Запуск по временному интервалу;
• Запуск по событию линии;
• Запуск по команде интерфейса.

Высокая скорость получения данных

Использование цифровой платформы Fluke 8558A позволяет существенно сократить время тестирования и увеличить производительность. Дискретизация данных осуществляется со скоростью 200 нс на одно показание.

Передача данных в ПК осуществляется со скоростью до 100 000 показаний в секунду с разрешением 4,5 разряда через USB, Ethernet или GPIB.

Настраиваемая апертура от 0 нс до 100 с обеспечивает гибкость при управлении окном измерений.

• Скорость: от 1 показания/с (8,5 разряда) до 100 000 показаний/с (4,5 разряда);
• Передача из памяти: до 500 000 показаний/с через USB, до 200 000 через Ethernet/GPIB.

Анализ слабых сигналов и диагностика

Мультиметр способен фиксировать сверхслабые переходные сигналы благодаря чувствительности до сотен нВ и пА.

Полоса пропускания составляет до 20 МГц по напряжению и до 4 МГц по току.

Используется 18-битный АЦП последовательного приближения с частотой 5 Мвыб/с.

Встроенная память на 15 млн показаний позволяет хранить большие массивы данных без немедленной передачи в ПК.

Графический дисплей обеспечивает визуализацию сигналов в реальном времени.

Интеграция и совместимость

• Интерфейсы: GPIB, USBTMC, Ethernet;
• Передача данных в CSV через USB;
• Совместимость с SCPI и эмуляция Fluke 8505A и Keysight 3458A;
• Поддержка ПО MET/CAL;
• Драйвер IVI для промышленной интеграции;
• Задержка запуска менее 100 нс.

Удобство эксплуатации

Мультиметр оснащен простым интерфейсом с логичной структурой меню. Поддерживаются различные языки интерфейса.

Подсветка разъемов помогает избежать ошибок подключения. USB-порты позволяют экспортировать данные и обновлять программное обеспечение.

Конструкция корпуса облегчает транспортировку прибора.

Программное обеспечение MET/CAL

Мультиметр Fluke 8558A полностью совместим с системой управления калибровкой MET/CAL™ в режиме эмуляции Fluke 8508A. Программное обеспечение обеспечивает документирование процедур, управление процессами и соответствие стандартам ISO 17025.

Технические характеристики Fluke 8558A и Fluke 8588A

Точностные характеристики Fluke 8558A

Модели Fluke 8558A

Опции Fluke 8558A
