Шунты переменного тока Fluke A40B — точные измерения от 1 мА до 100 А

Серия шунтов переменного тока Fluke A40B включает 14 номиналов и охватывает диапазон измерений от 1 мА до 100 А, обеспечивая высокоточную работу в метрологических и калибровочных задачах.


Преимущества и возможности Fluke A40B

  • Измерение переменного тока в диапазоне от 1 мА до 100 А
  • Рабочий частотный диапазон от 20 Гц до 100 кГц
  • Совместимость с Fluke 792A Transfer Standard
  • Совместимость с эталонными вольтметрами Fluke 5790A и 5790B


Принцип работы

Работа шунтов основана на законе Ома: при прохождении переменного тока через шунт на нем возникает падение напряжения, которое далее измеряется термоэлектрическим преобразователем переменного напряжения или универсальным вольтметром.

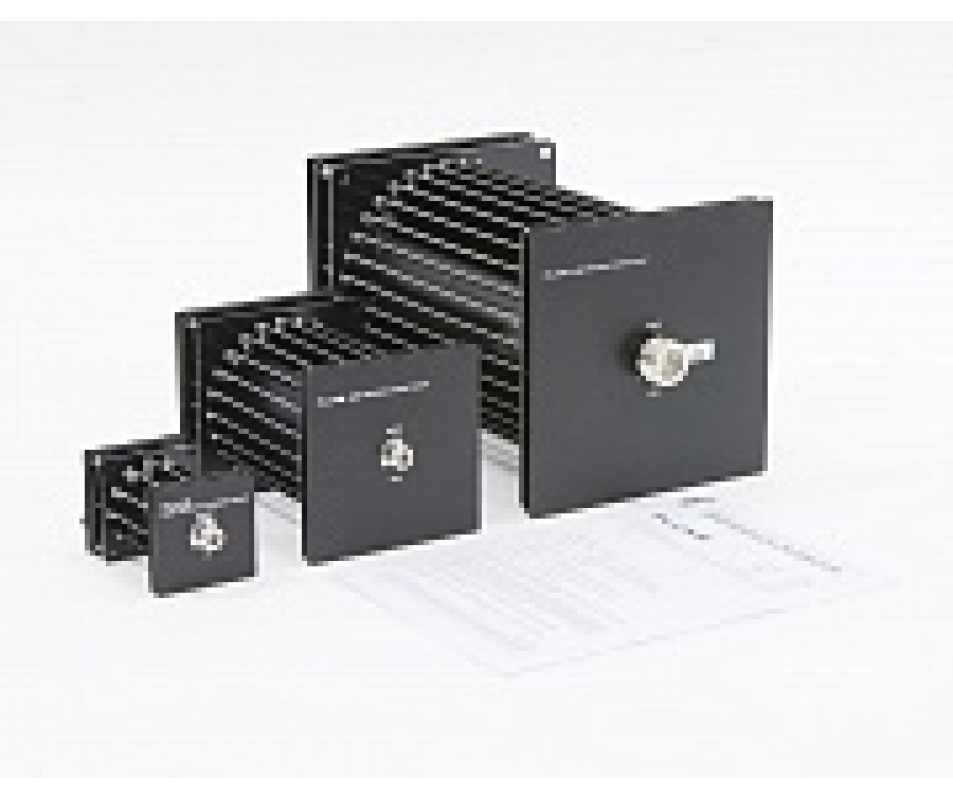

Конструктивно шунты выполнены в виде высокостабильных резистивных элементов с минимальной частотной погрешностью. Они размещены в корпусах с установленными электрическими разъемами для подключения в измерительную цепь и съема напряжения.

Важно: для подключения шунтов требуются специализированные кабели и адаптеры.


Технические характеристики Fluke A40B

Диапазон измерений тока0,001 – 100 А
Частотный диапазон20 Гц – 100 кГц
Относительная погрешность20·10⁻⁴ – 90·10⁻⁴ %
Габариты (В×Ш×Г)до 200 × 200 × 343 мм
Массадо 3.4 кг
Наработка на отказ10 000 часов
Срок службы10 лет


Зависимость погрешности от тока и частоты

НоминалСопротивление, ОмDC1 кГц10 кГц30 кГц100 кГц
1 мА80020557575150
10 мА802026262626
20 мА402026262626
50 мА162023232323
100 мА82024242424
200 мА42026262626
500 мА1.62127272728
1 А0.82127282831
2 А0.42127303048
5 А0.162131324071
10 А0.082637606192
20 А0.0426435270113
50 А0.01632558081144
100 А0.00835659098174


Условия эксплуатации

Температура23 ± 2 °C
Влажность55 ± 25 %
Давление100 ± 4 кПа (765 ± 30 мм рт. ст.)


Модельный ряд Fluke A40B

АртикулМодельОписаниеГосреестр
3275752A40B-001MAШунт 1 мА51518-12
3275765A40B-010MAШунт 10 мА51518-12
3275776A40B-020MAШунт 20 мА51518-12
3275783A40B-050MAШунт 50 мА51518-12
3275790A40B-100MAШунт 100 мА51518-12
3275803A40B-200MAШунт 200 мА51518-12
3275815A40B-500MAШунт 500 мА51518-12
3275826A40B-1AШунт 1 A51518-12
3275832A40B-2AШунт 2 A51518-12
3275844A40B-5AШунт 5 A51518-12
3275859A40B-10AШунт 10 A51518-12
3275867A40B-20AШунт 20 A51518-12
3275871A40B-50AШунт 50 A51518-12
3275880A40B-100AШунт 100 A51518-12

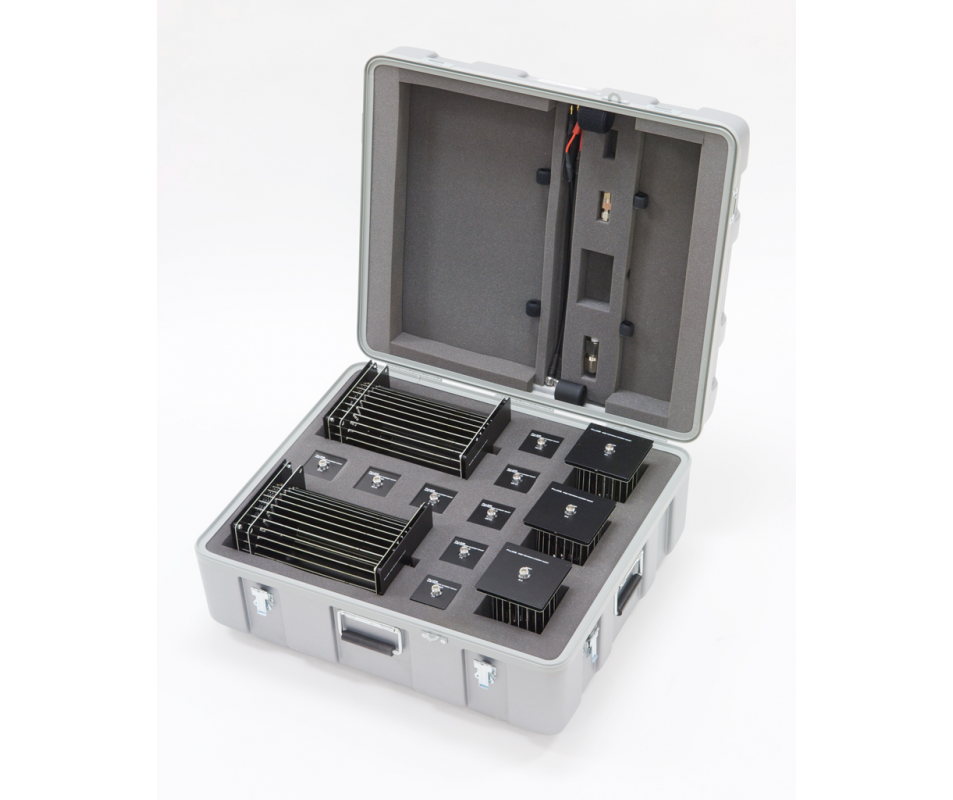

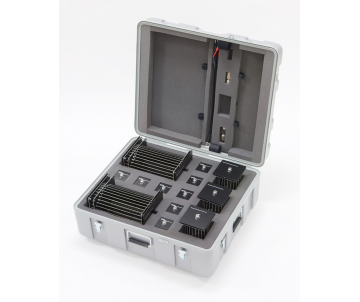

3275741A40B-SETКомплект из 14 шунтов с адаптерами51518-12


Опции и аксессуары

АртикулМодельОписание
3275898A40B-CASEТранспортировочный кейс
3275906A40B-CAL/LCПереходник LC–LC
3275914A40B-CAL/NПереходник N–N
3275923A40B-LEAD/4MMN → 4 мм (банан)
3275938A40B-LEAD/NУдлинитель N–N
3275945A40B-ADAPT/LCLC–LC
3275950A40B-ADAPT/LCNLC–N
3859362A40B-ADAPT/SPADELC для вилочных выводов
